雄安站西側干路項目梁場工程

雄安站西側干路項目項目設置新蓋房分洪道特大橋1座，下穿京雄高鐵分離式立交1座，新建改移馬莊干渠跨河橋1座，新建榮烏高速互通式立交1座，1#雨水泵站1座，改移干渠1條。該工程建設單位為中國雄安集團基礎建設有限公司，監理單位為中咨工程管理咨詢有限公司，總承包單位為北京城建集團有限責任公司。　　新蓋房分洪道特大橋布跨形式為：3x(3x40m)預制裝配式小箱梁+(52.5+95+61m)連續梁+(10x(3x40m)+(4x40m))預制裝配式小箱梁+(61+95+52.5m)連續梁+(40+40m)預制裝配式小箱梁。全橋結構形式：部分為現澆連續箱梁，部分采用先簡支后連續預應力混凝土小箱梁，梁高為2.0m，尚有少量簡支小箱梁結構形式，簡支小箱梁梁高為2.02m。全橋共包括40m預制箱梁共536片，40m小箱梁最大吊裝重量為1641KN(167.5T)。

瀏覽量:

1017

所屬分類

典型工程

數量

-

+



1

產品描述

參數

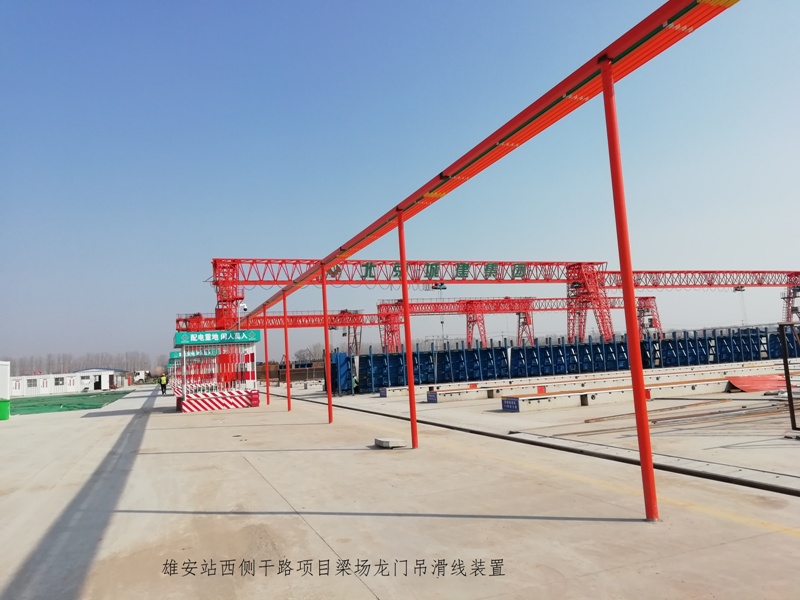

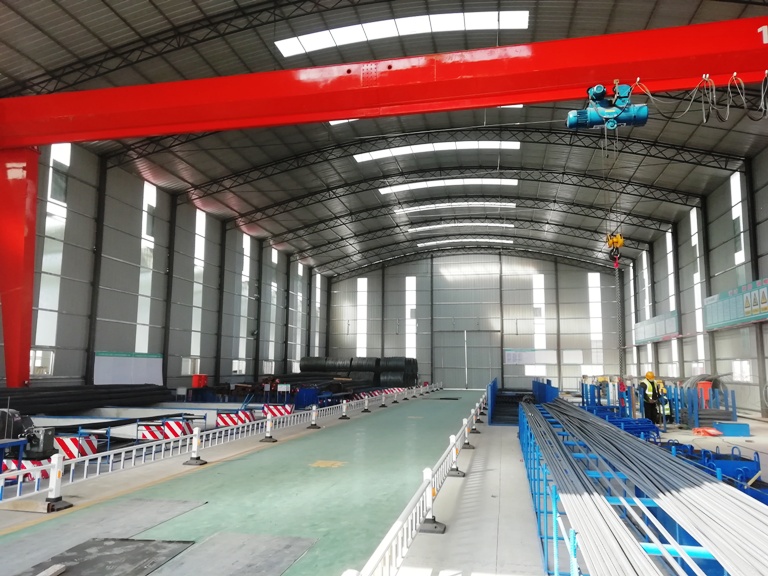

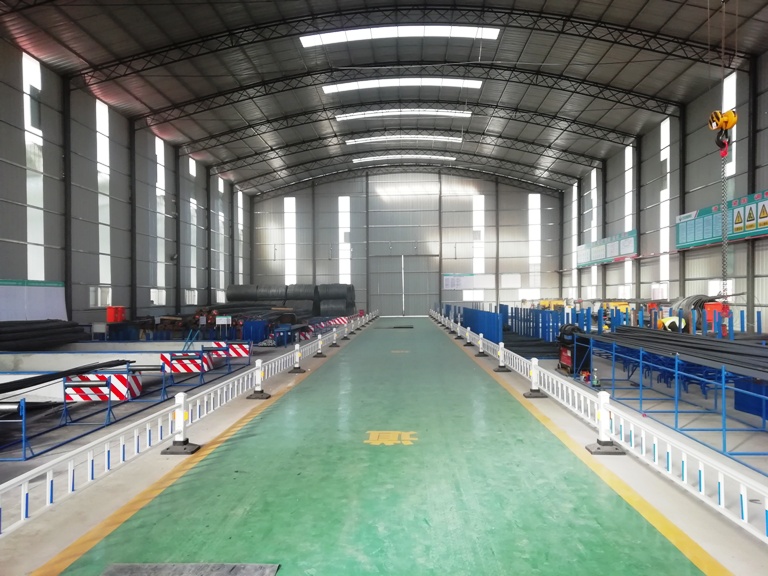

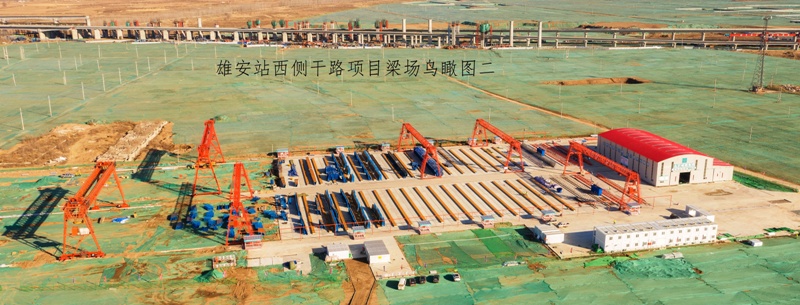

　　預制梁場占地約48000㎡。梁場規劃設置兩條生產線，各設置制梁臺座18個，共設置制梁臺座36個。設置150+150t/47.5m門式起重機一臺、10+10T/47.5m門式起重機兩臺、85+85T/47.5門式起重機一臺、10+10T/47.5門式起重機兩臺?，F(xiàn)場六臺龍門吊用電均采用滑線方式，采用各種先進智能化生產設備，如智能張拉設備、智能壓漿設備、鋼筋智能彎曲機、智能扳箍機、自動噴淋養生系統等。箱梁安裝采用兩臺85t/47.5m(高度28m)跨墩龍門提梁，運梁跑車配合兩臺架橋機(NF50M-300T/JQS40m-200t型各一臺)安裝的方式進行架梁。

　　我公司承建的主要任務為：536片40m小箱梁預制及安裝，橋面系(中橫梁、濕接縫及頂板負彎矩張拉壓漿)施工，工程量合計預制安裝C50砼31600方，箱梁鋼筋制安6500噸，正負彎矩鋼絞線1670噸，橋面系砼4100方，橋面系鋼筋750噸。
